Чертежи и описание хоппер-дозатора модели ВПМ-770 с тяговым расчётом и расчётом скорости движения

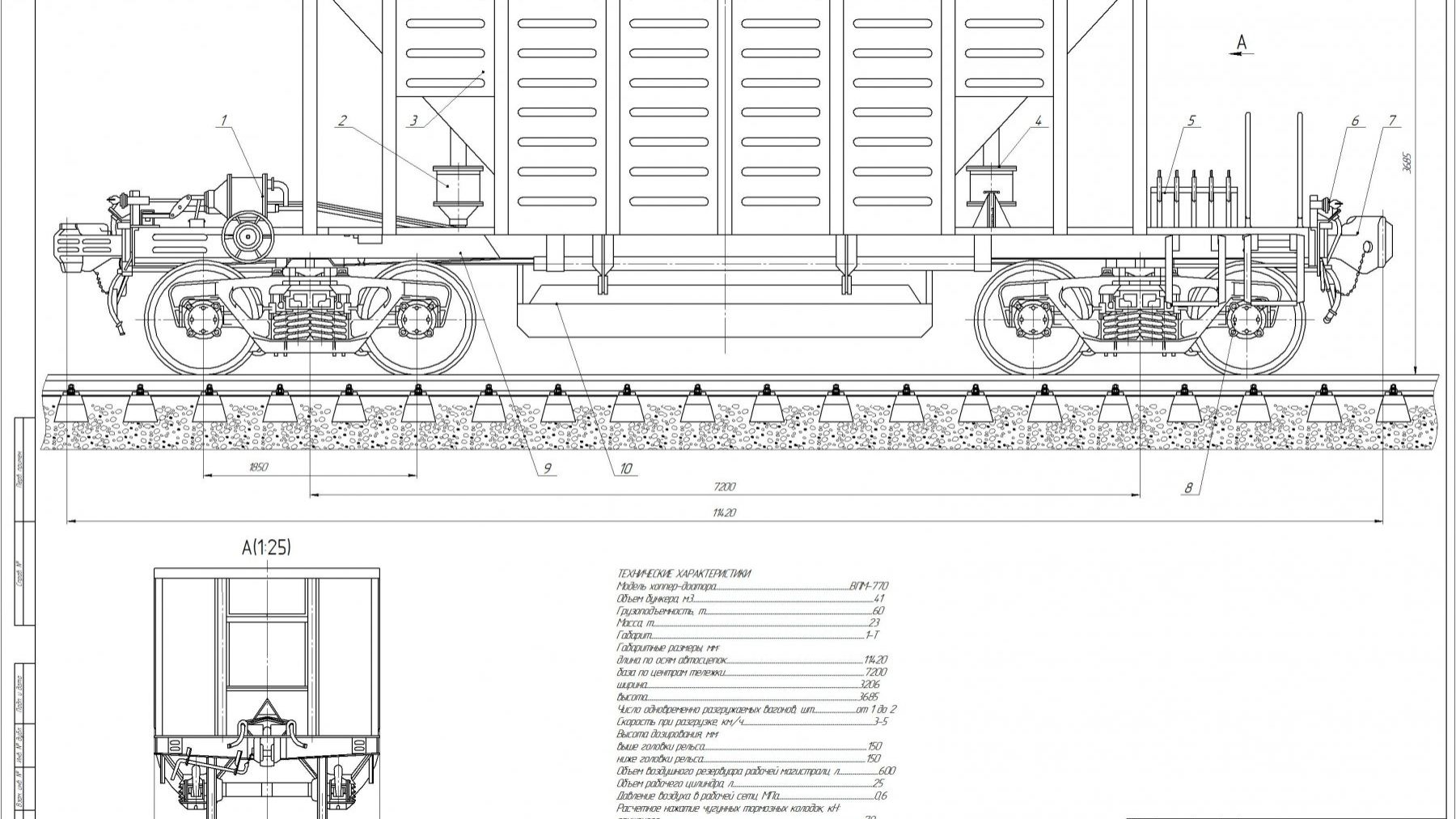

Готовые чертежи с описанием можете скачать со страницы - https://www.2d-3d.ru/2d-galereia/jileznodorojnii/12669-hopper-dozator-modeli-vpm-770.html Хоппер-дозатор модели ВПМ-770 Технические характеристики: Модель хоппер-дозатора - ВПМ-770 Объем бункера, м3 - 41 Грузоподъемность, т - 60 Масса, т - 23 Габарит - 1-Т Габаритные размеры, мм: длина по осям автосцепок - 11420 база по центрам тележки - 7200 ширина - 3206 высота - 3685 Число одновременно разгружаемых вагонов, шт - от 1 до 2 Скорость при разгрузке, км/ч - 3-5 Высота дозирования, мм: выше головки рельса - 150 ниже головки рельса - 150 Объем воздушного резервуара рабочей магистрали, л - 600 Объем рабочего цилиндра, л - 25 Давление воздуха в рабочей сети, Мпа - 0,6 Расчетное нажатие чугунных тормозных колодок, кН: Груженого - 70 Порожнего - 30 Расчетное нажатие композитных тормозных колодок, кН: Груженого - 70 Порожнего - 30 Способ выгрузки - прерывистый Список чертежей: 1. Хоппер-дозатор модели ВПМ-770. Общий вид + спецификация 2. Механизм открытия внутренних крышек. Общий вид + спецификация 3. Схема пневматическая принципиальная рабочего оборудования хоппера-дозатора Содержание расчетно-пояснительной записки: 1 НАЗНАЧЕНИЕ, ОПИСАНИЕ УСТРОЙСТВА, РАБОТЫ, МАШИНЫ 2 ТЯГОВЫЙ РАСЧЕТ МАШИНЫ 3 РАСЧЕТ СКОРОСТИ ДВИЖЕНИЯ ХОППЕР-ДОЗАТОРА ПРИ РАБОТЕ 4 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ, ОБСЛУЖИВАНИИ И РЕМОНТЕ МАШИНЫ ЗАКЛЮЧЕНИЕ СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ПРИЛОЖЕНИЕ А ПРИЛОЖЕНИЕ Б #Чертёж #Dwg #cdw #AutoCAD #Чертежи #Автокад #Проекты #Расчёты #шаблоны #примеры #Проект #Чертеж #Dwg #drawing #расчет #Реферат #Курсовая #Курсовой #Дипломная #схема #3dmodel #3d 2d-3d.ru
